Uszczelki spiralne

Uszczelnienia spirale – są to uszczelki spoczynkowe gdzie elementem uszczelniającym jest taśma stalowa z nałożonym grafitem lub PTFE. Na specjalne życzenie można zastosować tekturę bądź inny materiał uszczelniający. Kombinacja ta stanowi pierścień uszczelniający. Taśma ma nadać odpowiednią sprężystość materiału, a grafit lub PTFE mają wyrównywać wszelkiego rodzaju nierówności oraz zapewnić wysoką szczelność. W zależności od aplikacji uszczelka może posiadać dodatkowe pierścienie stalowe wewnętrzne, zewnętrzne lub oba naraz.

Standardowe stale na pierścienie
Materiał	DIN	AISI/ASTM	BS	Temp. min. [ºC]	Temp. max. [ºC]
Stal węglowa	1.0038	238-C	40B	-40	500
Stal nierdzewna	1.4301	304	304S15/16/31	-250	550
Stal nierdzewna	1.4306	304L	304S11	-250	550
Stal nierdzewna	1.4828	309	309S24	-100	1000
Stal nierdzewna	1.4401	316	316S31/33	-100	550
Stal nierdzewna	1.4404	316L	316S11/13	-100	550
Stal nierdzewna	1.4571	316Ti	320S31	-100	550
Stal nierdzewna	1.4541	321	321S12/49/87	-250	550

Standardowe materiały na wypełnienia uszczelnień
Materiał	pH	kolor	Max. ciśnienie pracy [MPa]	Temp. min. [ºC]	Temp. max. [ºC]
Grafit	0-14	czarny	25	-200	550
PTFE	0-14	biały	10	-200	260

W celu uzyskania szczegółowej oferty prosimy o kontakt z naszym doradcą technicznym.

uszczelki spiralne budowa

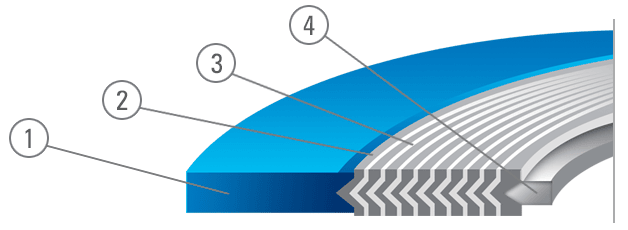

1 Pierścień zewnętrzny centrujący

2 Materiał uszczelniający

3 Taśma metalowa

4 Pierścień wewnętrzny

Typowe konfiguracje uszczelnień spiralnych typu SM-T

uszczelki spiralne rodzaje

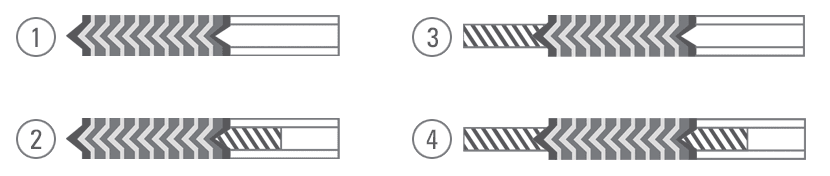

1 Uszczelka typu SM-T 01 zbudowana tylko z elementu uszczelniającego (spirala + materiał wypełnia)

2 Uszczelka typu SM-T 03 zbudowana z elementu uszczelniającego i pierścienia wewnętrznego

3 Uszczelka typu SM-T 04 zbudowana z elementu uszczelniającego i pierścienia zewnętrznego

4 Uszczelka typu SM-T 05 zbudowana z elementu uszczelniającego oraz pierścieni zewnętrznego i wewnętrznego
